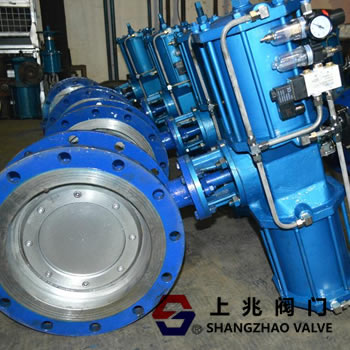

銷售熱線:021-66105556 網站首頁 關于我們 產品中心 新聞資訊 銷售網絡 客戶服務 應用案例 聯系我們 切斷閥 燃?xì)忾y 冶金閥門 閘閥 截止閥 球閥 水力控制閥 蝶閥 止回閥 旋塞閥 調節閥 疏水閥 減壓閥 過濾器 電磁閥 呼吸閥、阻火器 隔膜閥 閥門電動執行器 電液閥 氣動角座閥 真空閥 液位計 陶瓷閥門 衛生級閥門 您現在的位置:網站首頁 -> 技術文章 -> 氣動蝶閥的工作原理 發布時間:22-03-29 氣動蝶閥是由氣動執行機構和蝶閥組成的閥門。由于氣動執行機構、電磁閥線圈、空氣過濾器減壓閥和信號反饋裝置都安裝在蝶閥上,可以適應一些高風險工況,減少人工操作可能帶來的風險。特別是在低壓大、中口徑管道中,氣動蝶閥的使用越來越多。此外,與其他氣動閥門(氣動球閥、氣動切斷閥、氣動閘閥、氣動閥門)相比 氣動蝶閥因其結構簡單、檢修維護方便、啟閉快捷而得到廣泛應用,不僅可以大大提高工作效率,還可以減少檢修維護時間和人工成本。此外,根據客戶的要求,氣動蝶閥可選擇不同的密封圈和零件,以適應不同的介質和工況,從而使氣動蝶閥發揮其使用效果。氣動蝶閥的執行機構可分為單作用(常閉)和雙作用(常開)兩種形式。單動執行機構具有彈簧復位功能,失去氣源時可自動關閉或開啟,安全系數更高!但是,在雙作用氣動執行機構中,當失去氣源時,氣動執行機構失去動力,當失去氣源時,閥位將保持在相同的位置。 氣動蝶閥的工作原理: 氣動蝶閥配有氣動執行機構,代替手動操作。其工作原理是以壓縮空氣為動力源,帶動閥桿轉動,進而帶動盤形蝶板轉動。蝶板的初始位置根據實際需要確定,蝶板從初始位置開始旋轉。當?shù)咫S閥體旋轉到90度時,氣動蝶閥全開,當?shù)y隨閥體旋轉到0度或180度時,氣動蝶閥關閉。 氣動蝶閥的氣動執行機構運行速度快,在運行過程中很少因卡澀而損壞。氣動蝶閥可用作氣動緊急切斷閥,也可配用閥門定位器來實現對管道內介質的調節和控制。廣泛應用于化工、造紙、煤礦、石油、醫療、水利等行業。 · SG41H-16P-100不銹鋼Y型過濾器 18-10-14 · J41B液氨截止閥和球閥的區別 19-11-28 · 常閉氣動薄膜緊急切斷閥 20-07-09 · 電動蝶閥工作原理 21-01-06 · 不銹鋼球閥使用說明 21-07-23 · 緊急切斷閥的標準及相關技術要求 23-03-02 · 電動夾緊軟密封蝶閥 22-03-17 · 國內的閥門有哪些行業標準,大家學習一下 17-06-16 · 氣動切斷閥操作失誤會帶來哪些危害 23-09-08 · LNG低溫不銹鋼截止閥 19-05-25 · 0QDQ421F-16C-200電磁動緊急切斷閥 18-10-13 · 電動球閥型號編輯表示方法 19-11-26 · 電動調節閥故障現象及處理方法 20-07-07 · PZ973H-16C-DN700_刀型電動閘閥CAD圖 21-01-04 · 鋁合金燃?xì)饩o急切斷閥 21-07-18 地址:上海浦東新場開發區 電話:021-66105556 傳真:021-63061811 E-mail:sales@valvesz.com Copyright ? 2011 上海上兆閥門制造有限公司 版權所有 滬ICP備12020636號-1 主站蜘蛛池模板: 富锦市| 吉木乃县| 怀集县| 吉林省| 咸阳市| 临沂市| 农安县| 枣庄市| 沾益县| 云浮市| 调兵山市| 灵武市| 临潭县| 盐池县| 南漳县| 泸溪县| 宜君县| 呼伦贝尔市| 内江市| 蒲江县| 通河县| 治多县| 荆门市| 宝丰县| 潼关县| 博湖县| 新竹县| 四子王旗| 武穴市| 商都县| 太谷县| 鹿泉市| 呼和浩特市| 民勤县| 镇安县| 西乌珠穆沁旗| 乐亭县| 香河县| 招远市| 乌兰浩特市| 铜陵市| 0请您留言感谢您的关注,当前客服人员不在线,请填写一下您的信息,我们会尽快和您联系。提交感谢留言我们会尽快与您联系关闭
